Minicenário: CLASSIFICADOS NA WEB

Construa uma plataforma completa de classificados web do zero—acompanhe a jornada de modelagem UML desde histórias de usuário até diagramas de classe, criando um sistema baseado em assinatura com anúncios em destaque, categorias e integração de pagamento

Série: Mini-cenários UML | Parte 1 de 4 > Desenvolvido durante o Mestrado em Projetos de Sistemas Web

Como parte do meu Mestrado em Projetos de Sistemas Web, criei quatro mini-cenários sob orientação do Professor Osmar Fernandes Jr. Esta série explora diferentes domínios de negócio através da modelagem UML, demonstrando como casos de uso e diagramas de classes podem capturar requisitos do mundo real.

Neste primeiro cenário, apresento um sistema de classificados online imaginado por Dalila para compartilhar com amigos da escola, do bairro e de um clube local.

Descrição

Dalila oferece um serviço simples: qualquer pessoa pode publicar anúncios classificados online.

O modelo de cobrança é direto:

  • R$2,00 para um anúncio simples: até 20 palavras.
  • R$5,00 para um anúncio de destaque: até 50 palavras mais uma imagem.

Cada anúncio permanece no ar por 15 dias.

Observação: Alguns campos não contam para o limite de palavras — como valor do produto, título, nome do contato, até dois telefones, e uma observação sobre disponibilidade (ex: “das 18h às 20h”).

Assinantes recebem um resumo diário por e-mail com os novos anúncios do site. Os usuários também podem definir áreas de interesse, para receber avisos sem precisar acessar o site.

Diagrama de Casos de Uso

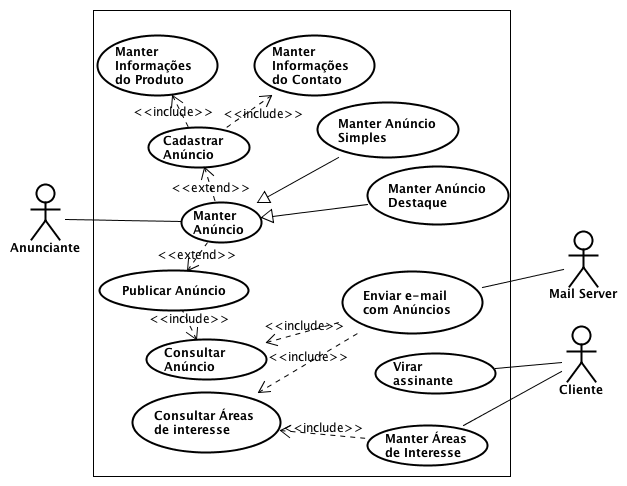

Diagrama de Casos de Uso Classificados Web

Este Diagrama de Casos de Uso UML mostra como os atores (usuários ou sistemas) interagem com o sistema:

  • Anunciante: Pode criar, atualizar e publicar anúncios.
  • Cliente: Pode consultar anúncios, se inscrever e receber notificações.
  • Servidor de E-mail: Envia notificações com anúncios por e-mail.

Glossário rápido:

  • Caso de Uso: Um objetivo do usuário, representado como uma ação (ex: “Publicar Anúncio”).
  • «include»: Indica que essa funcionalidade é sempre necessária como parte de outro caso de uso (ex: “Cadastrar Anúncio” sempre exige “Manter Informações do Produto”).
  • «extend»: Indica que essa funcionalidade é opcional ou condicional (ex: “Manter Anúncio Destaque” estende “Manter Anúncio”).

Diagrama de Classes

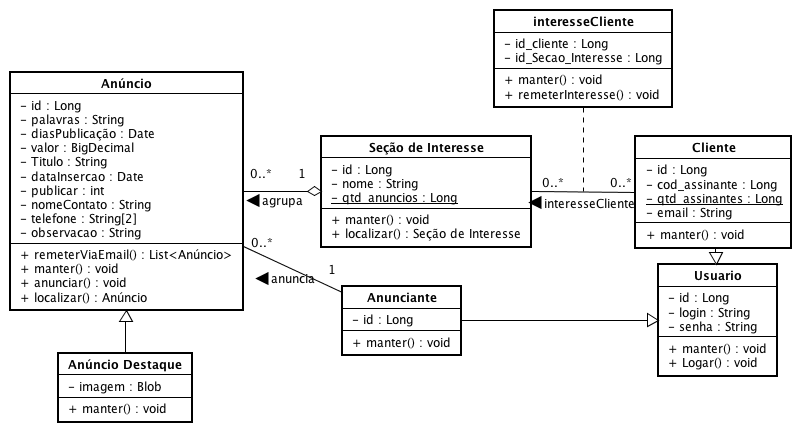

Diagrama de Classes Classificados Web

Este Diagrama de Classes representa a estrutura do sistema com classes, atributos, métodos e relacionamentos.

Elementos-chave:

  • Anúncio: Representa o anúncio, contendo título, valor, datas, contato e observações.
  • AnúncioDestaque: Herda de Anúncio e adiciona uma imagem.
  • Seção de Interesse: Agrupa anúncios por categoria (ex: Empregos, Eletrônicos).
  • Cliente & Assinante: O cliente pode se inscrever e receber resumos por e-mail.
  • Usuário: Usuário do sistema com login e senha.
  • Associações como 0..*, 1, 0..1: Mostram quantas instâncias se relacionam (ex: um cliente pode ter várias seções de interesse).

Conclusão

Este primeiro cenário demonstra como um sistema aparentemente simples pode envolver múltiplos atores e relacionamentos complexos. A modelagem UML nos ajuda a capturar tanto as interações (casos de uso) quanto a estrutura de dados (classes) necessárias.
