Minicenário: CONTROLE DE BOLÃO

Simplifique a gestão de bolões em grupo com automação inteligente—projete um sistema modelado em UML que gerencia registro de participantes, controle de pagamentos, distribuição de prêmios e elimina o caos da coordenação manual

Série: Mini-cenários UML | Parte 2 de 4 > Desenvolvido durante o Mestrado em Projetos de Sistemas Web

Dando continuidade à série, este é o segundo mini-cenário desenvolvido sob orientação do Professor Osmar Fernandes Jr. Após explorarmos um sistema de classificados web, agora vamos modelar um domínio diferente: o controle de bolões de loteria.

Este cenário demonstra como a UML pode capturar regras de negócio mais complexas, envolvendo controle financeiro, notificações automáticas e gestão de participantes.

Cenário

Jairo trabalha no Departamento de Informática de uma grande empresa. Ele e seus amigos estão sempre organizando bolões da Mega-Sena, Quina e outros jogos. Até então, Jairo controlava tudo via planilhas Excel: os números apostados, quem participou, e-mails para notificação, e quem já pagou sua cota.

Como isso consumia muito tempo, Jairo decidiu criar um sistema para automatizar esse processo com as seguintes funcionalidades:

  • Cadastro de participantes, com e-mail e ramal.
  • Cadastro de bolões, com valor da cota, número de cotas, cartões apostados (com os números), tipo de jogo (Mega-Sena, Quina…), número do concurso e data do sorteio.
  • Controle de quem pagou cada cota.
  • Geração automática de uma página web com os dados do bolão, participantes e suas apostas. A página HTML será enviada por e-mail.
  • Permitir que um participante compre mais de uma cota.
  • Geração de lista com participantes inadimplentes.
  • Verificação se o total arrecadado bate com o valor das apostas.
  • Reutilização de uma mesma aposta em diferentes bolões.

Todas essas operações são realizadas pelo Jairo, identificado no sistema como Gestor do Bolão.

Diagrama de Casos de Uso

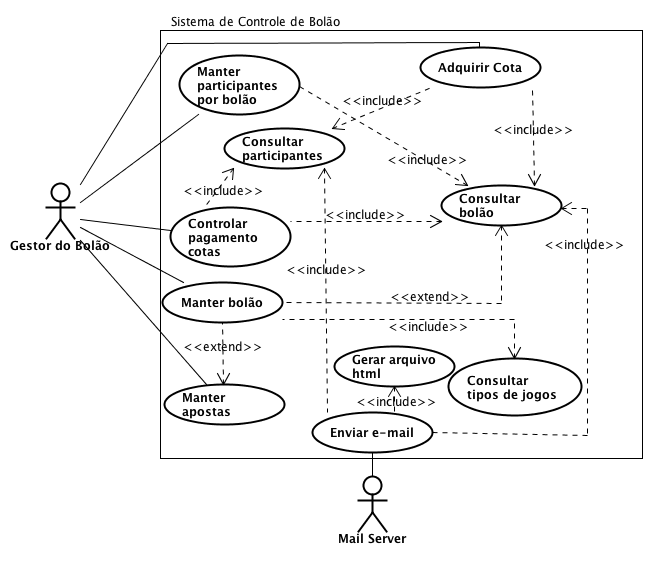

Diagrama de Casos de Uso Bolão

Este Diagrama de Casos de Uso UML mostra as ações possíveis do sistema do ponto de vista do usuário principal, o Gestor do Bolão:

  • Manter participantes por bolão: permite incluir ou remover pessoas do bolão.
  • Controlar pagamento de cotas: registra quem já pagou sua parte.
  • Gerar arquivo HTML: automatiza a página com os dados do bolão.
  • Enviar e-mail: funcionalidade acoplada ao HTML para envio automático.
  • Consultar tipos de jogos: lista os jogos disponíveis no sistema.
  • Manter bolão e manter apostas são ações principais de gestão.
  • Adquirir cota: usada quando um participante quer entrar em um bolão.

Glossário rápido:

  • Caso de Uso: representa uma ação ou objetivo do usuário (ex: “Controlar pagamento cotas”).
  • «include»: indica que um caso sempre inclui outro (ex: “Enviar e-mail” é incluído após “Gerar arquivo HTML”).
  • «extend»: representa uma ação opcional ou condicional (ex: “Manter apostas” estende “Manter bolão”).

Conclusão

Este segundo cenário ilustra como sistemas aparentemente simples podem envolver regras de negócio complexas. Comparado ao sistema de classificados, aqui temos maior integração entre funcionalidades e controles financeiros mais rigorosos.

A modelagem UML nos ajuda a organizar essas complexidades de forma clara e compreensível.
