Minicenário: CONTROLE DE OBRAS

Transforme gestão caótica de construção em controle sistemático—explore modelagem UML para rastrear materiais, comparar preços de fornecedores, gerenciar estoque e garantir transparência do projeto do planejamento à conclusão

Série: Mini-cenários UML | Parte 3 de 4 > Desenvolvido durante o Mestrado em Projetos de Sistemas Web

Prosseguindo com nossa série, este é o terceiro mini-cenário desenvolvido sob orientação do Professor Osmar Fernandes Jr. Após explorarmos classificados web e controle de bolão, agora modelamos um sistema de controle de compras para obras.

Este cenário demonstra como a UML pode capturar histórico de preços, comparações automáticas e relatórios para tomada de decisão.

Cenário

Álvaro está fazendo uma ampliação de sua residência. Todo dia existe demanda de compra de material. Sendo assim, ele desenvolveu uma pequena aplicação que controla essa demanda de solicitações e as compras efetuadas, de forma a montar uma base de cotação para as compras futuras.

A aplicação possui um cadastro de produtos, contendo: nome, descrição, medida de venda do produto (Kg, ml ou m; indicando peso, volume ou comprimento) e valor da medida de venda (ex.: 1,5).

A cada solicitação de compra cadastram-se os itens dessa solicitação. Cada item possui: o produto e a quantidade. Quando cada item é adquirido, atualiza-se a solicitação com o preço unitário de compra, a forma de pagamento (dinheiro, cheque, cheque pré ou cartão), a data de compra e o local da compra.

Controles do Sistema

São controles oferecidos pela aplicação:

  • Quando há uma nova solicitação, é possível obter de item a lista dos três menores preços que já foram pagos para o referido produto, incluindo na listagem o local onde foi comprado;
  • A lista de compras é impressa a partir dos itens que não foram fechados. De todas as solicitações de compra que estejam com status em aberto;
  • Uma solicitação pode ser cancelada;
  • Quando todos os itens de uma solicitação tiverem sido comprados, o sistema atualiza automaticamente o status dessa solicitação para “fechado”;
  • Deve ser emitida uma listagem de todos os produtos já comprados, com seu somatório e o valor;

Diagrama de Casos de Uso

Minicenário: CONTROLE DE OBRAS

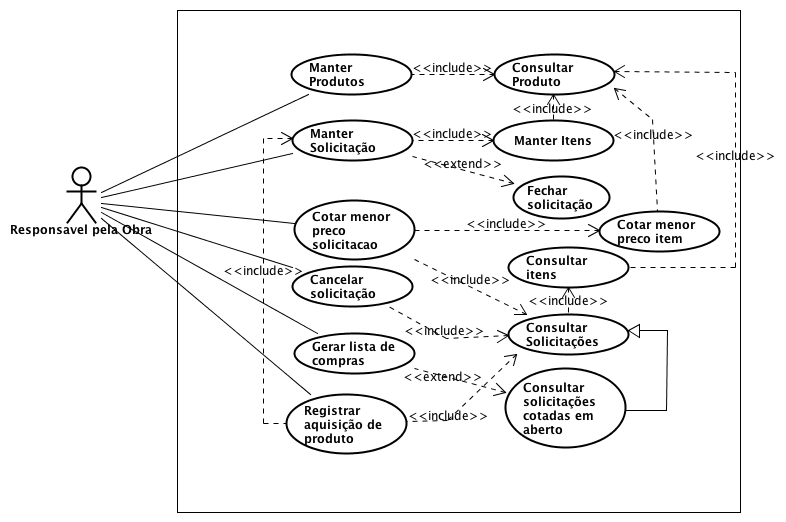

Este Diagrama de Casos de Uso UML mostra as principais funcionalidades do sistema do ponto de vista do usuário principal, Álvaro:

  • Manter produtos: cadastrar e atualizar informações dos materiais
  • Manter solicitações: criar e gerenciar pedidos de compra
  • Registrar compras: atualizar solicitações com dados da compra efetiva
  • Consultar histórico de preços: visualizar os três menores preços já pagos
  • Gerar relatórios: emitir listas de compras pendentes e produtos adquiridos
  • Cancelar solicitações: quando necessário

Glossário rápido:

  • Caso de Uso: representa uma ação ou objetivo do usuário (ex: “Consultar histórico de preços”).
  • «include»: indica que um caso sempre inclui outro (ex: “Registrar compra” inclui “Atualizar status da solicitação”).
  • «extend»: representa uma ação opcional ou condicional (ex: “Cancelar solicitação” estende “Manter solicitações”).

Conclusão

Este terceiro cenário ilustra como sistemas de controle podem incorporar inteligência para apoiar decisões. Diferente dos cenários anteriores (classificados e bolão), aqui o foco está no histórico e na comparação de dados para otimizar compras futuras.

A modelagem UML nos ajuda a organizar essas funcionalidades de forma clara, mostrando como dados históricos podem ser transformados em informação útil.
