Chegamos ao cenário final desta série de mini-cenários UML desenvolvidos sob orientação do Professor Osmar Fernandes Jr. Após explorarmos classificados web, controle de bolão e controle de obras, agora modelamos um sistema de estacionamento.
Este último cenário demonstra como a UML pode capturar operações em tempo real, cálculos automáticos e regras de negócio baseadas em tempo e contexto.
Cenário
Bruno e seu pai compraram um terreno e vão inaugurar um estacionamento. Para ajudar, a irmã de Bruno está desenvolvendo um sistema para controle de entradas, saídas e faturamento.
Quando o veículo entra no estacionamento, o atendente observa a placa, o modelo e a cor do carro e cadastra essas informações no sistema.
A hora de entrada é gerada automaticamente no momento do cadastro.
Depois de estacionar, o cliente recebe um ticket impresso com:
- Número da placa
- Modelo e cor do veículo
- Data e hora de entrada
Na saída, o cliente entrega o ticket e o sistema calcula o tempo de permanência. Com base nisso, aplica-se uma tabela de preços — que varia entre dias úteis e fins de semana.
O sistema também permite considerar promoções específicas conforme a época do ano.

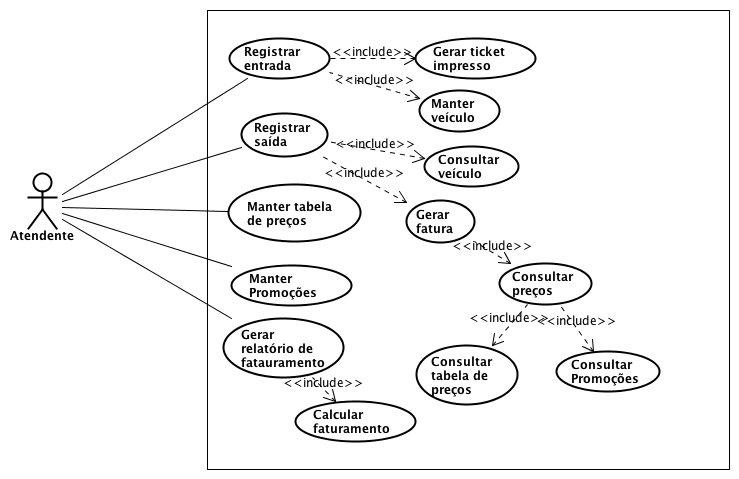

Diagrama de Casos de Uso
O Atendente é o principal ator e realiza as seguintes ações no sistema:
- Registrar entrada/saída: captura os dados do veículo e gera a fatura.
- Manter veículo: editar informações já cadastradas.
- Gerar ticket impresso: entregue ao cliente na entrada.
- Manter tabela de preços: ajustar valores conforme dia da semana.
- Manter promoções: aplicar descontos conforme o período.
- Calcular faturamento: baseado nas entradas e saídas registradas.
- Gerar relatório de faturamento: usado para controle interno.
Glossário rápido:
- «include»: indica que um caso de uso sempre executa outro (ex: “Registrar entrada” inclui “Gerar ticket impresso”).
- «extend»: representa uma execução opcional, baseada em condições específicas (ex: aplicar promoção na fatura).
Conclusão da Série
Este sistema de estacionamento encerra nossa série de mini-cenários UML, demonstrando como diferentes domínios de negócio podem ser modelados com clareza e precisão.
Ao longo desta série, exploramos:
- Classificados Web: Sistema com múltiplos atores e notificações automáticas
- Controle de Bolão: Gestão financeira e controle de participantes
- Controle de Obras: Histórico de preços e relatórios comparativos
- Estacionamento: Operações em tempo real e cálculos automáticos
Cada cenário ilustra aspectos diferentes da modelagem UML, desde casos de uso simples até relacionamentos complexos entre classes e atores. A modelagem com casos de uso UML permite mapear claramente as responsabilidades e ações do sistema, independentemente do domínio.
