Padrões de Análise

Descubra os padrões ocultos que fazem grandes softwares funcionarem—explore os padrões de análise de Martin Fowler que capturam lógica de negócio recorrente e conhecimento de domínio em soluções reutilizáveis e testadas em batalha

Série: Padrões de Projeto e Análise | Introdução > Desenvolvido durante o Mestrado em Projetos de Sistemas Web

Algumas semanas atrás, durante a aula de Modelagem Orientada a Objetos e UML com o professor Osmar Fernandes Jr., fomos introduzidos aos Padrões de Análise de Software. Este post resume esse conceito e mostra como ele nos ajuda a modelar estruturas de negócio recorrentes com clareza.

Por que isso importa

À medida que sistemas e processos crescem em complexidade, surgem milhares de regras, entidades e relacionamentos. Os padrões de análise nos ajudam a:

  • Compartilhar soluções reutilizáveis
  • Formalizar conceitos do domínio
  • Evitar reinventar a roda em novos módulos ou sistemas

O que são Padrões de Análise

No livro Analysis Patterns: Reusable Object Models, Martin Fowler define esses padrões como modelos conceituais reutilizáveis. Cada padrão representa uma combinação de classes, atributos e relacionamentos que aparecem repetidamente em diferentes domínios de negócio.

Eles permitem que ideias complexas sejam comunicadas visualmente e com consistência.

Exemplos com UML

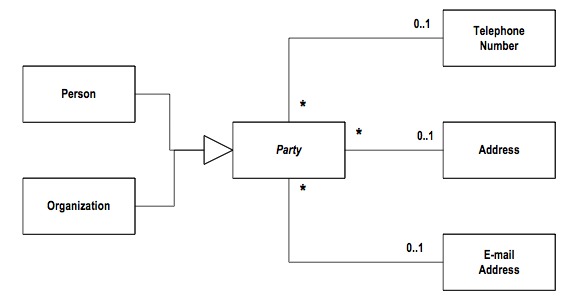

Party

Define um supertipo genérico para pessoas e organizações.

  • Evita duplicação de lógica entre entidades que compartilham relacionamentos (ex: endereço, telefone)
  • Útil para modelar qualquer “ator” no sistema
Analysis Pattern - Party

Quantity e Unit

Representa um valor numérico com uma unidade (ex: 20 km).

  • Quantity encapsula valor e unidade
  • Suporta operações como +, -, *, / entre quantidades compatíveis
Analysis Pattern - Quantity

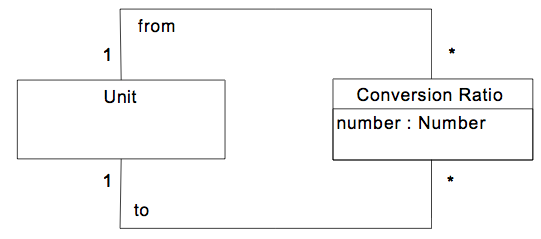

Conversion Ratio

Permite transformar uma Quantity de uma unidade para outra.

  • ConversionRatio liga duas unidades com um fator multiplicador
  • Usado em operações como convertTo(Unit)
Analysis Pattern - Conversion Ratio

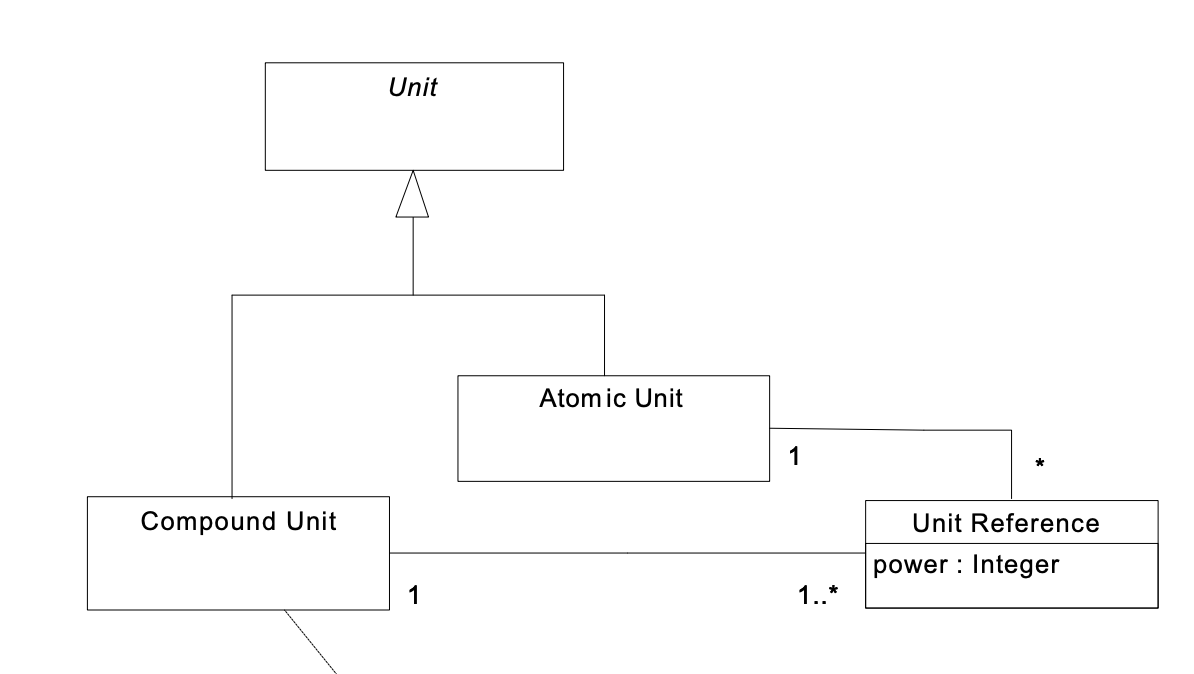

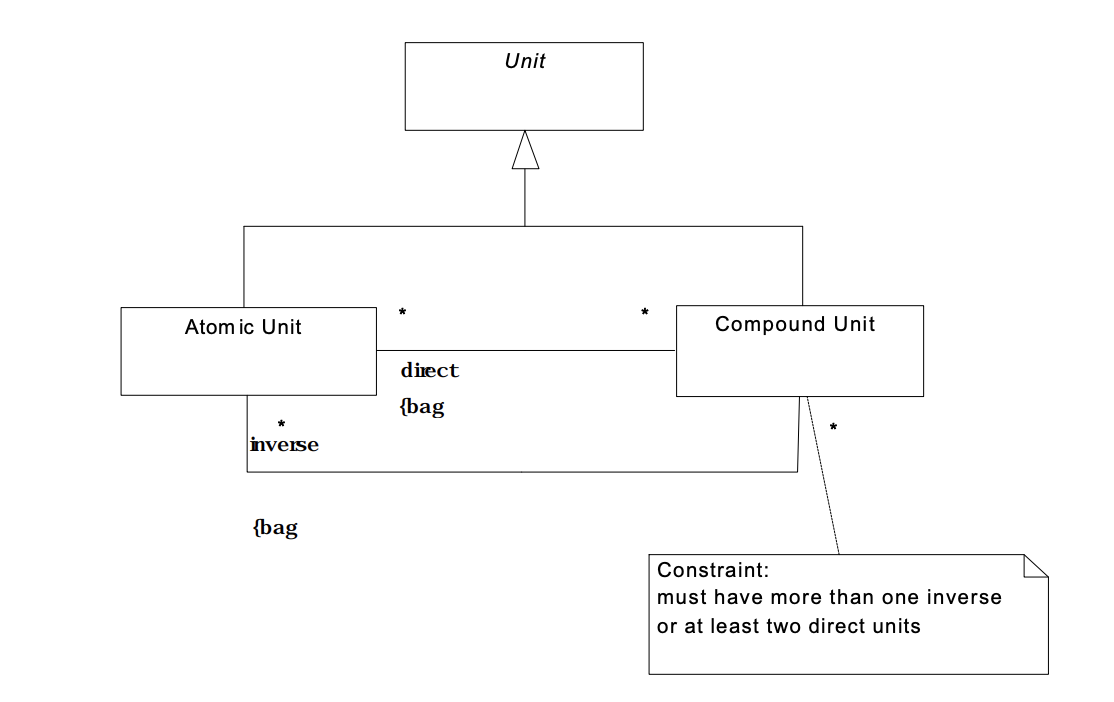

Compound Units

Modela unidades compostas como km/h ou R$/m².

  • Representa combinações de múltiplas Unit
  • Suporta sistemas mais avançados de medição
Analysis Pattern - Compound Units Basic Analysis Pattern - Compound Units Detailed

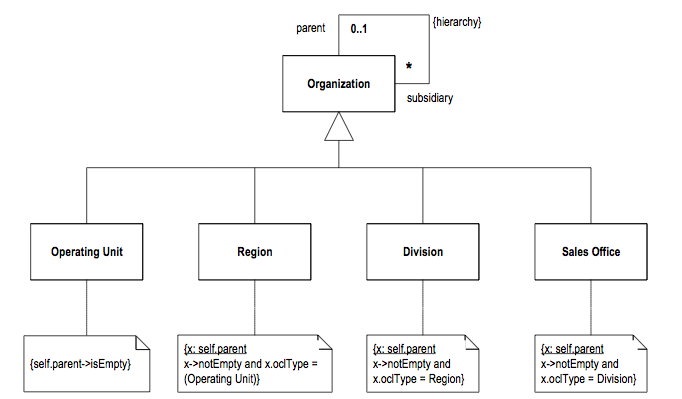

Hierarquias Organizacionais

Modela estruturas hierárquicas de forma recursiva.

  • Organization pode ter um parent e várias subsidiaries
  • Ideal para modelar regiões, divisões, escritórios, etc.
Analysis Pattern - Organization Hierarchies

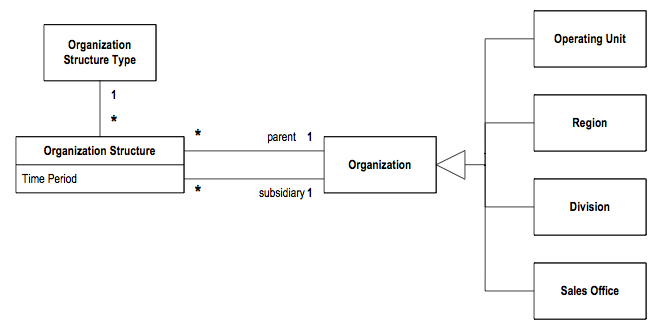

Estrutura Organizacional

Explicita o tipo de relacionamento organizacional.

  • Define Organization Structure Type (ex: subsidiária, joint venture)
  • Separa o relacionamento das entidades envolvidas
Analysis Pattern - Organization Structure

Conclusão

Padrões de análise ajudam a visualizar, discutir e construir sistemas mais robustos e alinhados com o mundo real. Eles são reutilizáveis, precisos e economizam horas de discussão.

Em posts futuros, vamos explorar como os padrões de projeto (design patterns) complementam esses conceitos na implementação.
